分割ボート カートップ用架台 自作 第2段(改良編)

分割ボートの架台第2弾は、何度も試行錯誤しながら製作しました。

完成しましたが、まだまだ改良の余地はあります。



今回改善するのは、継ぎ足すようにした架台の脚になります。

ピンにて接続させる構造なのですが、スマートな形ではありません。

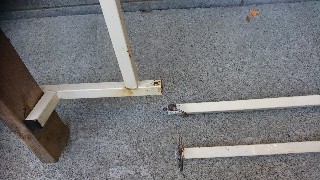

差し込んでピン接続する作業自体は良いのですが、差し込んだ長さが短か過ぎるため、グラグラします。

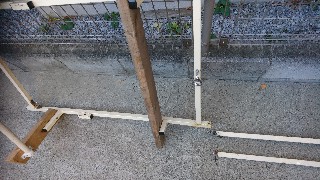

f:id:Minow:20201105150737j:image


f:id:Minow:20201105150756j:image

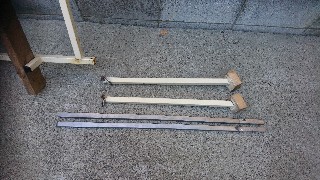

そこで、作り直すことにしました。
f:id:Minow:20201105150808j:image



架台本体は、25mm角パイプにて製作しましたので、角パイプの内側寸法にスッポリ入る21mm角パイプを材料にします。

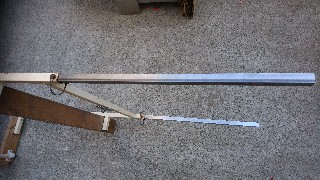

そんな21mm角パイプは、こんな架台の脚にしました。
f:id:Minow:20201105150819j:image

簡単に取り外せるように、脚を差し込みピンにて留めるタイプとし、奥まで脚の角パイプを入れれば、脚は架台の内部に収まるようにしました。

f:id:Minow:20201105150828j:image

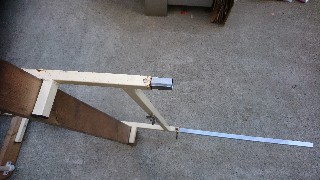

写真の位置に、ドリル穴を追加して、ピンにて留める構造となっています。

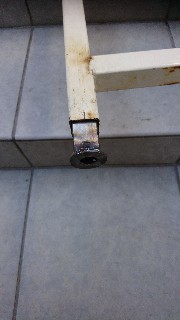

最後に脚の端部にステンレスワッシャーを溶接しました。


f:id:Minow:20201114123750j:image


f:id:Minow:20201114123806j:image



これで、分割ボートの運搬時や、自宅の置場にて、脚の置場に困ることは無くなりました。



そんなに邪魔だったの?



いや、そうでも(笑)
